ちょっと、そこ！ IBC DN50 溶接ボールバルブのサプライヤーとして、私はこれらのバルブについてかなりの質問をしてきました。最も一般的なものの 1 つは、IBC DN50 溶接ボールバルブのボールとステムの間の接続に関するものです。それでは、このトピックについて詳しく見ていきましょう。
まず、IBC DN50 溶接型ボールバルブとは何ですか?さて、IBCとはIntermediate Bulk Containerの略です。これらのバルブは、液体や気体などのさまざまな物質の流れを制御するために IBC で使用される重要なコンポーネントです。 「DN50」はバルブの呼び径を指し、50ミリメートルです。また、「溶接」部品とは、バルブが IBC に溶接され、確実で漏れのない接続ができるように設計されていることを意味します。
さて、ボールとステムについて話しましょう。ボールはボールバルブの心臓部です。真ん中に穴の開いた球状の物です。ボールの穴がバルブの流路と一致すると、バルブが開き、物質が流れることができます。穴が流路に対して垂直になるようにボールを回転させるとバルブが閉じ、流れが止まります。
一方、ステムはボールの動きを制御するアームのようなものです。ボールに接続されており、バルブ本体の外側に伸びています。ステムを回すとバルブ内のボールを回転させることができます。この回転により、バルブの開閉や物質の流れの調整が可能になります。
ボールとステムの接続は非常に重要です。バルブの動作中にかかる力に耐えなければならないため、強度と信頼性が必要です。ボールとステムを接続するにはいくつかの異なる方法があります。
一般的な方法の 1 つは、キーまたはスロット接続を使用することです。この設定では、ステムにはボールの対応するスロットに嵌合するキーまたは突起が付いています。この設計により、ステムを回すとボールも同期して回転します。これは、回転力をステムからボールに伝達するシンプルかつ効果的な方法です。
もう 1 つの方法は、スプライン接続を使用することです。スプライン付きステムには、ボール上の一致する溝に適合する複数の尾根または歯があります。このタイプの接続により、より正確かつ確実にトルクが伝達されるため、バルブの開閉を正確に制御する必要がある用途に特に役立ちます。
溶接接続もあります。場合によっては、ステムとボールが溶接されることもあります。これにより、非常に強力な結合が形成されますが、ボールまたはステムのいずれかが損傷した場合、アセンブリ全体を交換する必要がある可能性があることも意味します。
ボールとステム間の接続の品質は、IBC DN50 溶接ボールバルブの性能に大きな影響を与える可能性があります。接続が弱いと、ボールが適切に回転しないなどの問題が発生し、漏れや不適切な流量制御が発生する可能性があります。一方、適切に設計され、適切に作成された接続は、スムーズな動作、長期的な信頼性、およびバルブが閉じているときの密閉性を保証します。
ボールやステムに使用される材質は、バルブ内を流れる物質と適合する必要があります。たとえば、腐食性の化学薬品を扱う場合は、ボールとステムにステンレス鋼またはその他の耐食性素材を使用するとよいでしょう。これにより、バルブコンポーネントの損傷を防ぎ、より長い耐用年数を確保できます。
接続方法や材質に加えて、ボールやステムのデザインも性能に影響を与えます。ボールの形状とステムの取り付け方法は、バルブの開閉のしやすさに影響します。ボールとステムの組み合わせがうまく設計されていると、操作に必要な力が少なくなり、より使いやすくなります。

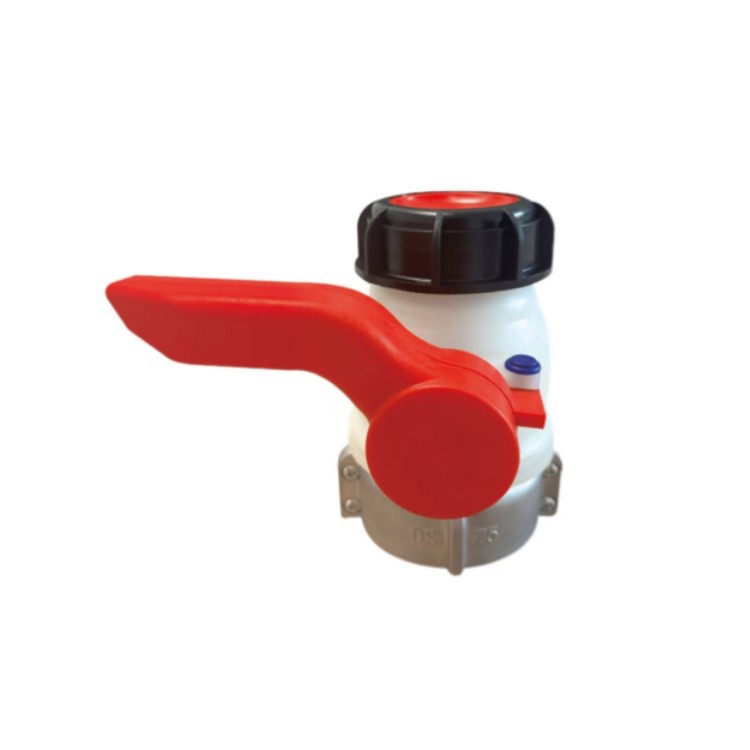

IBC バルブの市場に興味がある場合は、いくつかの関連製品にも興味があるかもしれません。もご用意しておりますIBCタンクバタフライバルブ。これらのバルブは、ボールバルブとは異なる方法で動作します。ボールの代わりに、回転するディスクを使用して流れを制御します。これらは、速動バルブが必要な用途でよく使用されます。
別のオプションは、IBC DN80 一体型バタフライバルブ。このバルブは公称直径が 80 ミリメートルと大きく、効率的な流量制御のために IBC システムに統合されるように設計されています。
よりコスト効率の高いオプションをお探しの場合は、IBCプラスチックバタフライバルブあなたにとっては正しい選択かもしれません。これらのバルブはプラスチックでできているため、軽量であり、多くの化学薬品に対して耐性があります。
結論として、IBC DN50 溶接ボールバルブのボールとステム間の接続は、バルブの性能の重要な側面です。強力で信頼性の高い接続により、スムーズな動作、正確な流量制御、および長い耐用年数が保証されます。化学産業、食品および飲料産業、または IBC を使用するその他の産業のいずれの場合でも、これらのバルブ コンポーネントをよく理解することは、アプリケーションに適した選択を行うのに役立ちます。
IBC DN50 溶接ボールバルブまたは当社の他のバルブ製品の購入にご興味がございましたら、お気軽にお問い合わせください。当社はいつでもお客様のご質問にお答えし、お客様のニーズに最適なバルブ ソリューションを見つけるお手伝いをいたします。
参考文献:
- バルブハンドブック: バルブテクノロジーとアプリケーションのガイド
- 工業用バルブの設計およびエンジニアリングマニュアル
